#1不同門禁對講系統線纜用線

　　在樓宇可視對講系統當中，對連接用線纜的質量要求是相當高的。那么，不同門禁對講系統線纜有什么標準呢?

　　可視對講系統用線以前用視頻同軸電纜SYV-75-3或SYV-75-5，現在基本上都用網線，開鎖線用一條4芯非屏蔽聚氯乙烯護套軟線(RVV)或屏蔽電線(RVVP)，電源連接線一般采用2芯聚氯乙烯護套軟線(RVV)，呼叫線則采用2芯屏蔽電線(RVVP)。

　　數字可視對講系統一般應用在高層住宅樓多住戶場合。根據不同廠商的設備系統配置連接線纜的標準也不同，但一般不說系統基本配線為：主干線用網線、電源線(2芯聚氯乙烯護套軟線RVV)、音頻/數據控制線(4芯屏蔽電線RVVP)、分戶信號線(6芯屏蔽電線RVVP)等。

　　一般門禁接線：

　　從電腦到門禁控制器件

　　門禁信號線 rvvp4x1.5

　　門禁電源線 rvv2x2.5

　　門禁控制器到：

　　讀卡器rvvp4x1.5

　　磁簧開關rvv2x1.5

　　電控鎖rvv2x1.5

　　出門按鈕rvv2x1.5

　　報警線RVV2x1.5

　　門磁線RVVP2x0.5

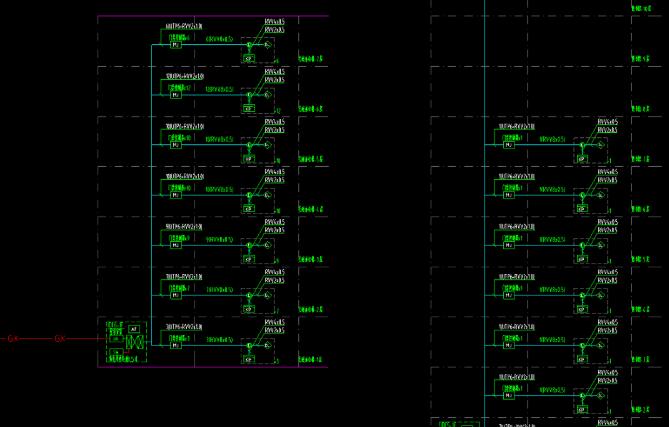

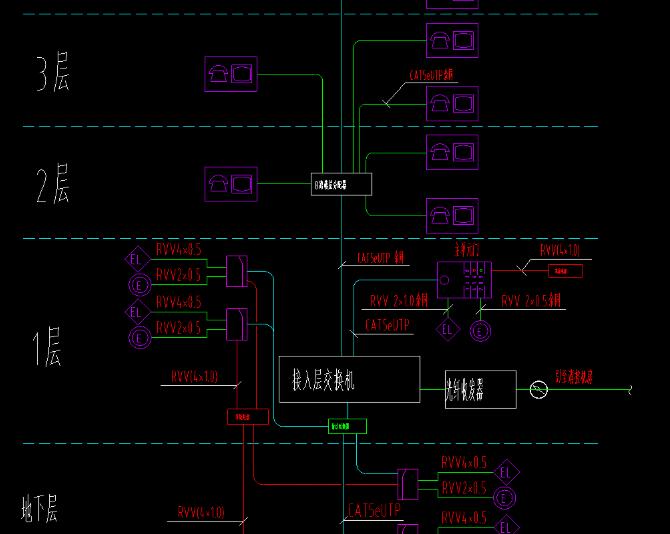

　　#2常用門禁場景接線實例

　　這里面為了方便大家門禁接線，我們列舉一些實際用線與接線案例，下面這些門禁應用場景接線，都是常用的，大家肯定遇到過。
